paletteには、カルテ作成をサポートする図形描画機能があります。事前によく使う図形のパーツを作成し登録しておくと、この機能をよりスムーズに活用できます。
|
|

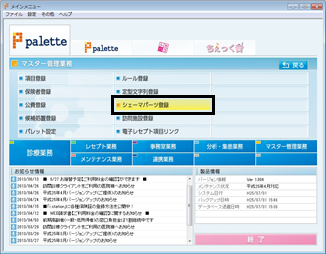

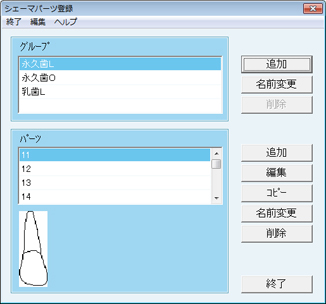

［シェーマパーツ登録］をクリックすると［シェーマパーツ登録］画面が表示される。
登録できるパーツのサイズは、
- 最小：32×32ピクセル
- 最大：（幅）445×（高さ）96ピクセル
|
|
［追加］ボタンで［グループ作成］画面が出るので、名前を入し、［OK］ボタンをクリックする。
|
|
［シェーマパーツ登録］画面に戻り、［グループ］欄に名称が入力されていることを確認する。

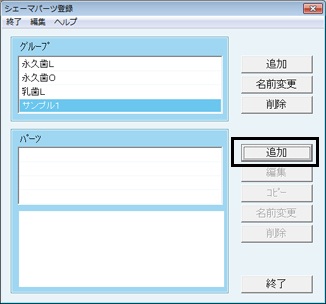

［パーツ］欄の右の［追加］ボタンをクリック。
|
|

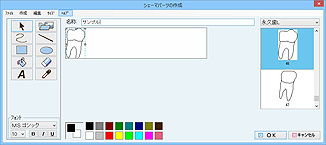

［シェーマパーツの作成］画面が表示されるので、［名称］欄にパーツの名前を入力する。
通常シェーマを描くようにパーツを作成する。終われば、［OK］ボタンをクリック。
|
|
|
［シェーマパーツ登録］画面に戻る。「パーツ」欄の右の各種ボタンが有効になる。
- 編集：作成したパーツを変更・修正等の編集をおこなう。
- コピー：選択したパーツをコピーして改編するとき使う。
- 名前変更：パーツの登録名称を変更する。
- 削除：登録したパーツを削除する。
シェーマパーツが完成すれば、［終了］ボタンをクリック。［マスター管理業務］メニュー画面に戻る。
|
